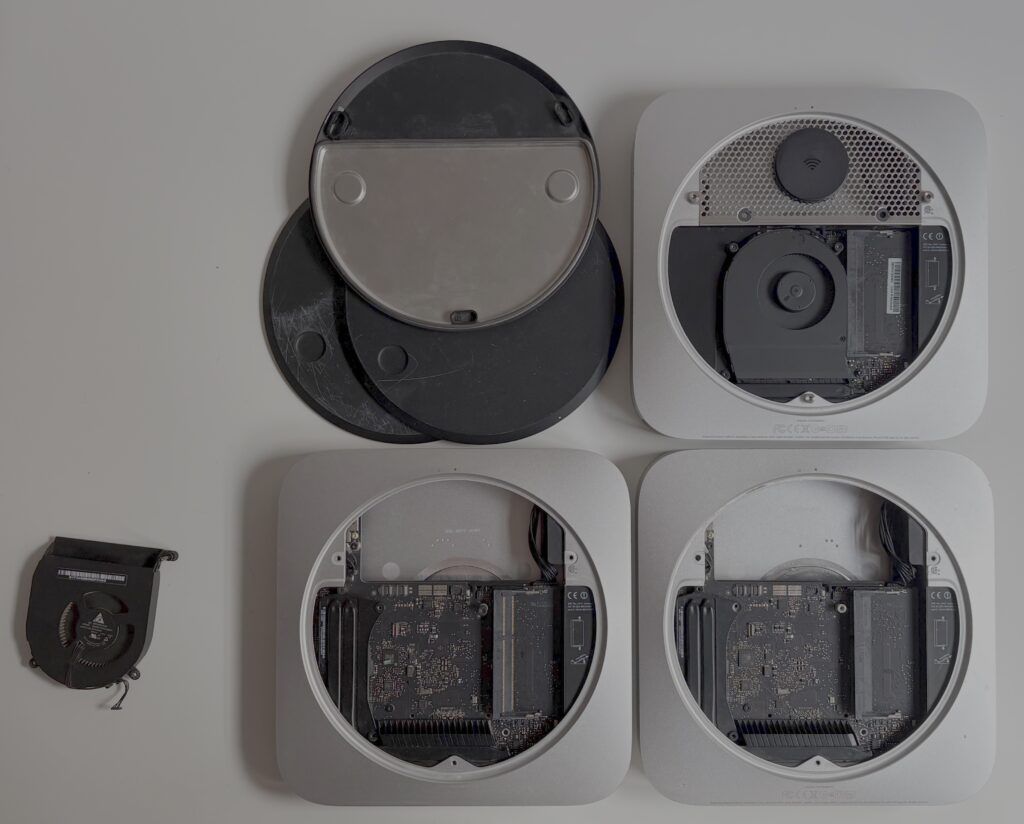

Ayant acquis récemment un lot de Mac mini 2011 “pour pièces”, c’est l’occasion de revenir sur un modèle particulier dans l’histoire de l’ordinateur low-cost d’Apple : sa version 5.2.
Commençons par définir quelques termes essentiels. Si vous n’y êtes pas familiers, voici une liste non exhaustive :
- GPU (Graphics Processing Unit) : puce électronique de conception similaire à un processeur, mais dédié majoritairement à la construction d’images à afficher sur un écran. (j’omets volontairement les autres usages : IA, cryptos…)
- IGP (Integrated Graphics Processor) : similaire à un GPU, mais intégré dans un processeur ou un chipset.
- SoC (System-on-Chip) : puce électronique qui contient l’ensemble des composants essentiels au fonctionnement d’un ordinateur (processeur, RAM, GPU, contrôleurs USB/Ethernet/PCIe…)
Parmi les générations de Mac mini sorties depuis 2005, la question de la sortie graphique a été traitée de plusieurs manières. Apple a utilisé quatre approches différentes, que l’on peut catégoriser ainsi :
| Technologie employée | Générations de Mac mini |
| IGP intégré au CPU | Toutes les générations Intel en châssis Unibody, sauf le 2010 et le 5.2 : – 2011 (5.1 et 5.3) – 2012 – 2014 – 2018 |
| IGP intégré au chipset | Toutes les générations à base de Core/Core 2 soit : – 2006 – 2007 – 2009 – 2010 |
| GPU intégré dans le SoC | Toutes les générations Apple Silicon, à savoir : – 2020 (M1) – 2023 (M2 et M2 Pro) – 2024 (M4 et M4 Pro) |
| GPU dédié sur sa propre puce | La génération PowerPC et le 5.2, soit : – 2005 (Mac mini G4) – 2011 (5.2) -> celui qui nous intéresse |
Nous allons nous intéresser ici au Mac mini 5.2, le modèle milieu de gamme de 2011, équipé d’un Core i5 dual-core. Le Mac mini G4 possède également sa propre puce graphique, mais on est là sur un Mac de l’ère PowerPC, avec une architecture différente.

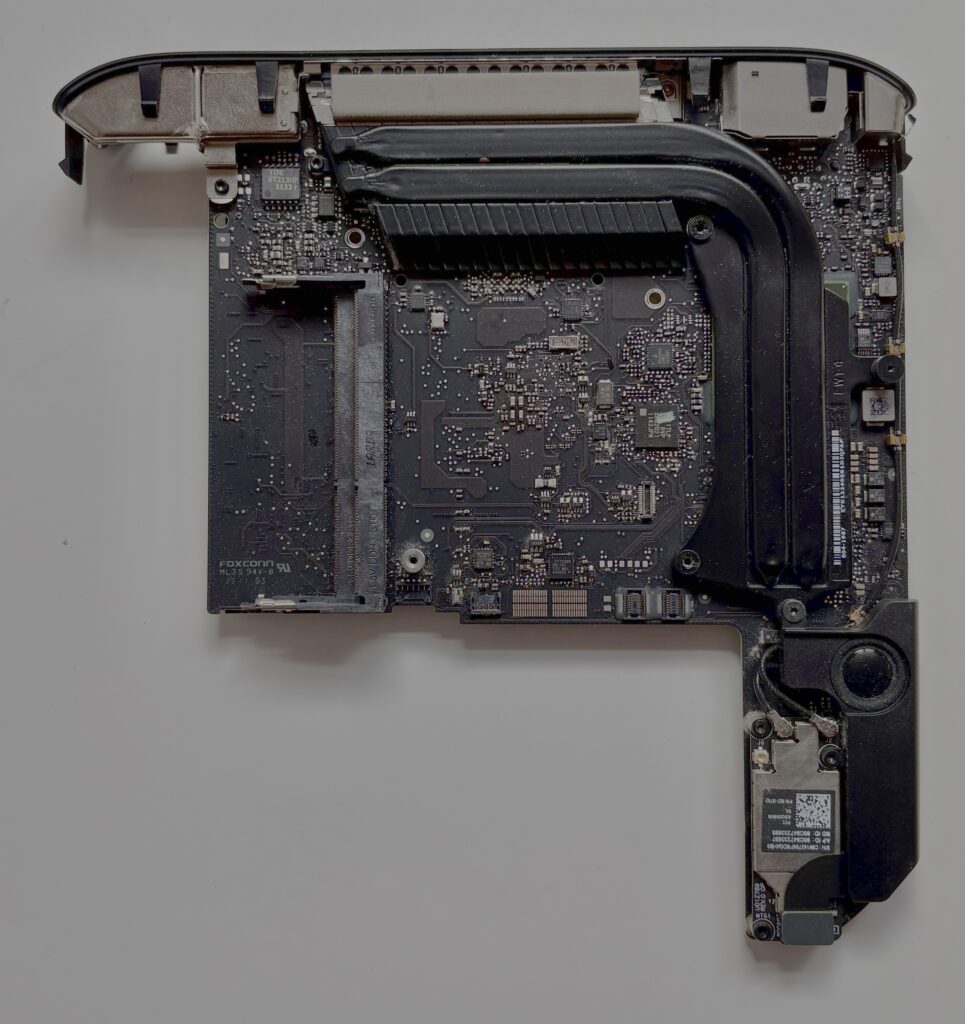

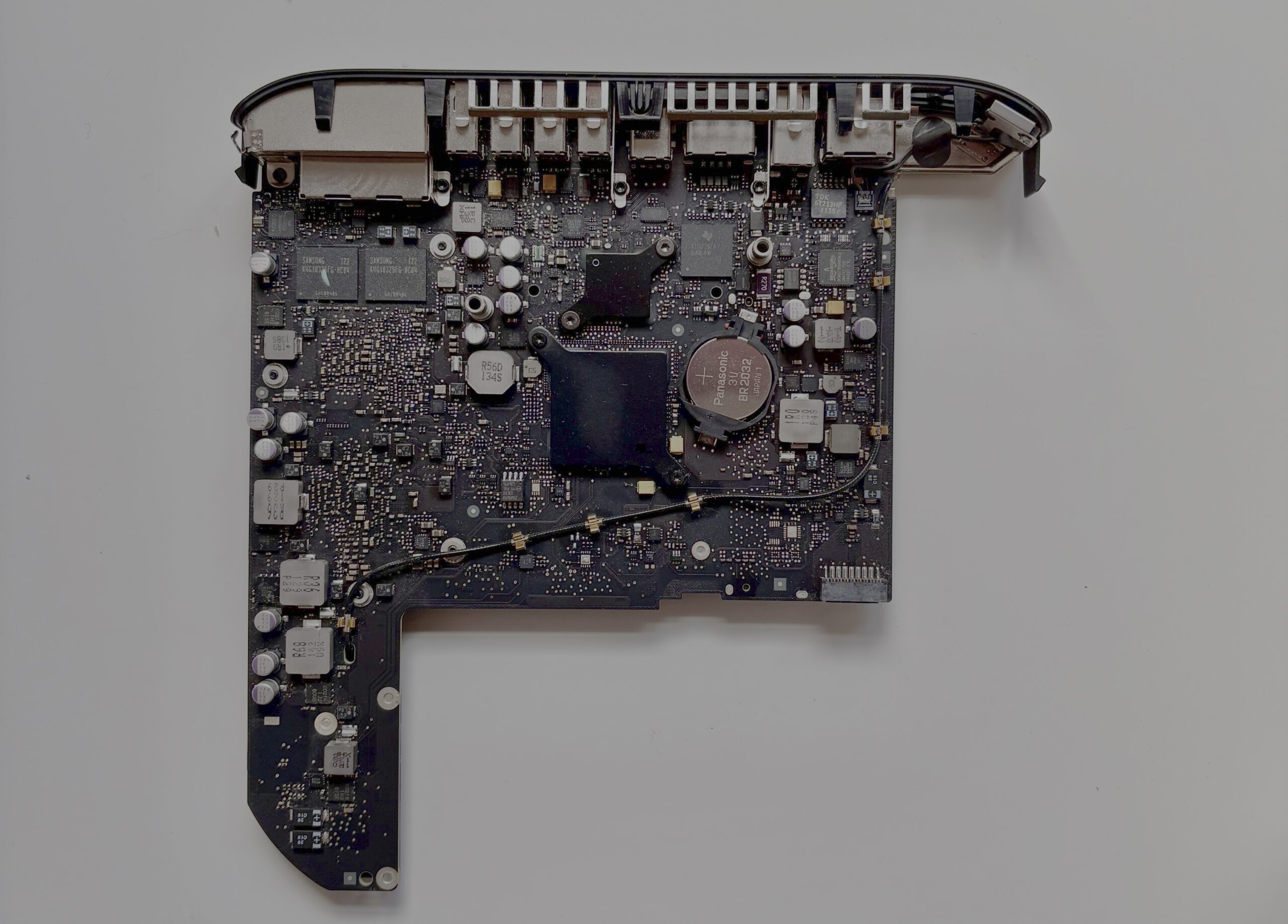

Sur la carte mère, on distingue très clairement la puce Radeon HD 6630M d’AMD et ses deux puces de mémoire vive, pour y accéder, il faut sortir la carte mère du boîtier.
Le problème est connu et largement documenté sur internet, aussi bien sur les communautés anglophones et francophones : les soudures du GPU finissent par lâcher à cause des contraintes thermiques imposées sur la puce. Pour ceux dont les acronymes YLOD et RROD vous sont familiers, vous voyez de quoi je parle. Tout cela est lié à l’adoption de la directive RoHS, qui interdit l’usage de certaines substances dans les soudures. En 2011, la norme a été durcie, et il semble que la formulation utilisée par les sous-traitants d’Apple n’était pas encore totalement maîtrisée.
Pourquoi le problème n’est pas apparu dès 2011 ? Car la soudure en elle-même n’est pas fautive dès la sortie d’usine. C’est son vieillissement, et surtout les contraintes thermiques, qui causent les pannes. En effet, un GPU chauffe beaucoup, il suffit de regarder les systèmes de dissipation des dernières cartes NVIDIA ou AMD pour s’en rendre compte. Les cycles de chauffe et de refroidissement de la puce entraînent une dilatation puis une rétractation des matériaux, et à terme une usure mécanique, cette nouvelle soudure étant plus sensible à ces contraintes.
Cela donne aujourd’hui des Macs qui perdent leur sortie graphique, et la panne est quasi-systématique sur ces modèles, le GPU est toujours amené à chauffer en utilisation et provoque la panne.
Pour solutionner le problème, on peut d’abord tenter le reflow, qui consiste à appliquer généreusement du flux de soudure autour de la puce et de réchauffer celle-ci, histoire de refaire fondre les soudures défectueuses. C’est une bonne technique mais la panne peut être amenée à se reproduire. L’autre solution consiste en un reballing complet pour changer la soudure, mais c’est une tâche bien plus complexe.
Pour ma part, n’ayant pas d’usage immédiat de ces machines et d’autres projets dans mon backlog, elles seront stockées en attente de reflow, ou serviront de banque de pièces.
À noter que ce type de panne s’observe également sur des iMac et MacBook de la même époque, mais aussi sur des cartes graphiques AMD comme NVIDIA, en plus de citer les consoles PlayStation 3 et Xbox 360.
Aussi, les autres modèles de Mac mini de 2011, la version entrée de gamme (5.1) et la version serveur (5.3), ne sont pas concernées. N’ayant pas le GPU problématique, elles sont tout aussi fiables que les modèles 2010 et 2012.
